回转支承外齿型

  • 产品名称: 回转支承外齿型
  • 产品分类: 小型轴承
  • 联系方式: ‭‭18954556021
  • 添加时间: 19/06/20
产品详情

  对于加工中的精度控制,需要使用对比的测量方法进行轴承尺寸测量,对于要求比较高的装配尺寸,需要使用量块和标准件作为对比测量的尺寸基准。所选择的量块一定要符合标准,标准件还要符合相关规定,滚道沟位检测需要设计专用的沟位样板。
  轴承尺寸测量温度条件也有显示,测量环境要在二十度,其中使用轴承、量块、测量仪器、标准件之间的温度都要相同。如果放置在同一块金属平板上,可以在短时间内实现相应的温度平衡,如果采取措施不当,保持温度平衡花费的时间比较长。

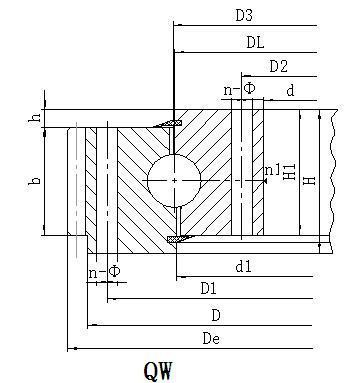

序号 外齿式 外型尺寸 安装孔尺寸 齿轮参数 重量
外径 内径 总高度 内外圈高度 高度差 外孔距 内孔距 孔数 通孔 丝孔 齿宽 模数 齿顶圆直径 齿数 kg
DL(mm) D(mm) d(mm) H(mm) H1(mm) h(mm) D1(mm) D2(mm) n Φ(mm) dm b(mm) M(mm) De(mm) Z
1 011.10.100 135 65 22 20 2 120 80 8 9 M8 20 2 144 70 1.5
2 011.10.120 160 80 27 23 4 146 94 8 9 M8 20 2 174 85 3.5
3 011.10.150 200 100 30 25 5 180 120 8 9 M8 20 2 214 105 5.5
4 011.10.180 234 124.5 36 30.5 5.5 214 .144.5 8 9 M8 28 2 244 120 7.5



以上是关于Tags:回转支承外齿型生产厂家,回转支承外齿型价格,回转支承外齿型批发,回转支承外齿型哪家好的详细介绍
